جهاز CVD

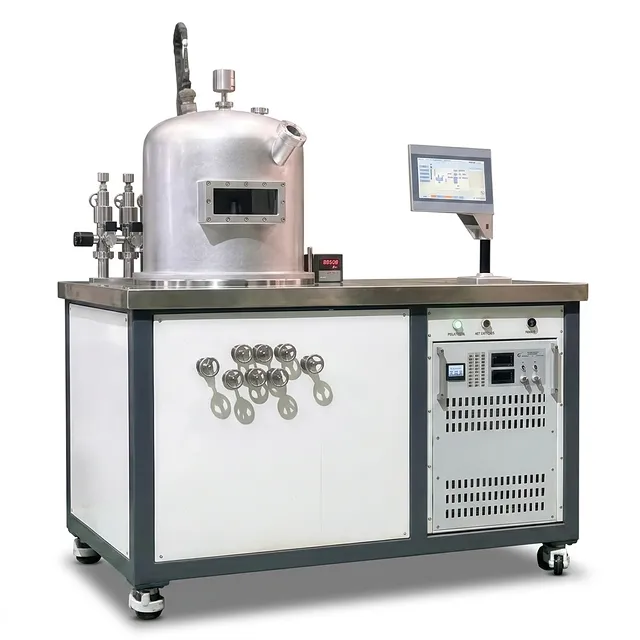

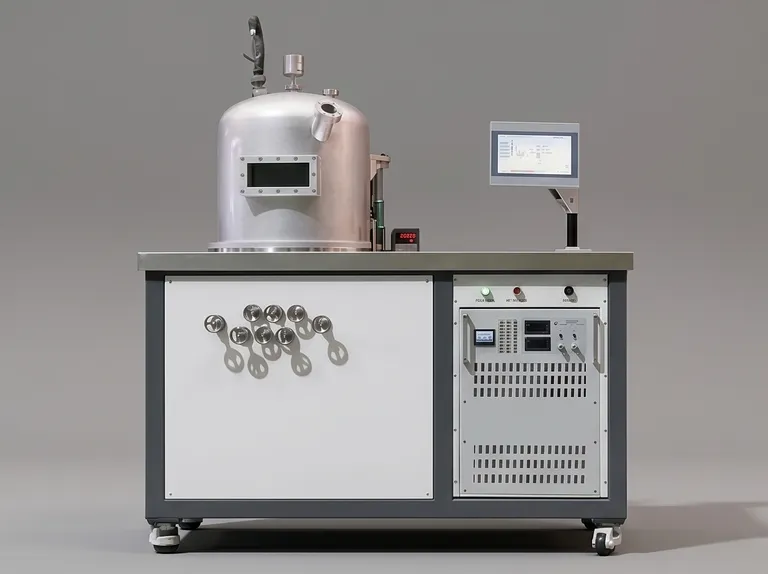

نظام آلة HFCVD لتطبيق طلاء الألماس النانوي على قوالب السحب والأدوات الصناعية
رقم العنصر: TU-CVD04
الشحن: اتصل بنا للحصول على تفاصيل الشحن استمتع ضمان التسليم في الموعد المحدد.
نظرة عامة على المنتج
نظام ترسيب البخار الكيميائي بالخيط الساخن (HFCVD) عالي الأداء هذا هو حل معالجة حرارية متخصص مصمم لترسيب أغشية الألماس النانوي البلوري عالية النقاء. من خلال الاستفادة من التحلل الحراري للغازات الأولية المحتوية على الكربون عبر خيوط معدنية مسخنة، يسهل الجهاز نمو طلاءات الألماس على ركائز مختلفة، وأبرزها قوالب السحب المصنوعة من كربيد الأسمنت. يعمل النظام عن طريق تفعيل جو مشبع بالهيدروجين والكربون، مما يسمح بالتحكم الدقيق في مراحل التبلر ونمو الغشاء. تضمن هذه العملية تكوين طبقة انتقالية قوية من الكربيد، تليها تراكم كثيف لنوى الألماس التي تشكل غشاءً مستمراً عالي القوة.
يُستخدم هذا النظام بشكل أساسي في صناعات الأدوات وعلوم المواد، وهو المعيار الصناعي لتعزيز مقاومة التآكل لقوالب سحب الأسلاك ومكونات الاحتكاك العالي الأخرى. من خلال دمج تقنيات الطلاء المركب التقليدية والنانوية للألماس، يسمح الجهاز للمصنعين بإنتاج أدوات تظهر صلابة الألماس الشديدة مع السطح الأملس منخفض الاحتكاك المطلوب للسحب عالي الدقة. تشمل الصناعات المستهدفة علم المعادن، وتصنيع الإلكترونيات، وبحوث وتطوير الفضاء، حيث تعد متانة المكونات تحت الإجهاد الشديد متطلبًا تشغيليًا حاسمًا.
مصممًا للاعتمادية في بيئات البحث والتطوير والصناعة المتطلبة، يتميز الجهاز بغرفة تفريغ قوية من الفولاذ المقاوم للصدأ SUS304 مع جاكيت تبريد مائي شامل. يركز تصميم النظام على الاتساق، حيث يوفر تحكمًا مستقرًا في الضغط ووضعية دقيقة للركيزة لضمان نتائج قابلة للتكرار عبر دورات إنتاج متعددة. يمثل هذا الجهاز تقدمًا كبيرًا في تصنيع أغشية الألماس، حيث يزيل الاختناقات التقليدية المتعلقة بتماسك الطلاء وصقل السطح من خلال الهندسة المتقدمة والتحكم الآلي في العملية.
الميزات الرئيسية
- آلية رفع ثنائية المحور الدقيقة: يستخدم الجهاز نظام دفع مزدوج المحور خاص لمنصة العينات، ليحقق دقة رفع تبلغ حوالي ±2 سلك. يتيح هذا المستوى العالي من التوازي والاستقامة معالجة قوالب أصغر وأكثر حساسية بنسبة اهتزاز يسار/يمين أقل من 3٪، مما يضمن سمك طلاء موحد عبر جميع الركائز.
- تنظيم ضغط خطي متقدم: على عكس الأنظمة التقليدية التي تستخدم صمامات عائق غير خطية، يتميز هذا الجهاز بصمام إغلاق مصمم خصيصًا يتيح الضبط الخطي لفجوة العادم. يضمن هذا الخيار الهندسي تحكمًا عالي الاستقرار في الضغط ضمن نطاق التشغيل من 1 كيلو باسكال إلى 5 كيلو باسكال، وهو أمر حيوي لتكوين نوى ألماس متسقة.
- بيئة تفريغ عالية النقاء: مجهز بجرس عمودي من الفولاذ المقاوم للصدأ SUS304 ونظام مضخة ميكانيكية عالية الكفاءة، يحقق النظام درجة تفريغ نهائية تبلغ 2.0×10-1 باسكال. يحافظ هيكل التبريد المائي المعزول والجلد الداخلي العازل من الفولاذ المقاوم للصدأ على الاستقرار الحراري مع حماية سلامة الغرفة أثناء الدورات الحرارية العالية.
- إدارة عملية مؤتمتة: تتميز بنية التحكم بشاشة لمس صناعية مقاس 14 بوصة مدمجة مع متحكم PLC. يوفر هذا الإعداد برنامج تحكم آلي بالكامل يدير رفع الجرس، ومستويات التفريغ، وتدفق الغاز، وتنظيم الضغط دون تدخل يدوي، مما يقلل من أخطاء المشغل ويحمي سرية العملية.
- قدرات مركبة متخصصة للألماس النانوي: تم تحسين النظام لترسيب طلاءات مركبة تجمع بين التصاق قوي للألماس التقليدي وخصائص الاحتكاك المنخفض والسهولة في الصقل للألماس النانوي. ينتج عن ذلك طلاء بمحتوى ألماس ≥99% ونعومة سطح منخفضة تصل إلى 0.05Ra≤ ميكرومتر.
- نظام توصيل غاز قوي: توفر مقاييس التدفق الكتلي ثنائية القناة (0-2000 سم مكعب قياسي/دقيقة و0-200 سم مكعب قياسي/دقيقة) تنظيمًا دقيقًا للجو الكربوني-الهيدروجيني. يتم خلط الغازات وإدخالها من أعلى الجرس، مما يضمن توزيعًا موحدًا فوق خيوط التنشيط وسطح الركيزة.
- إدارة حرارية محسنة: يحمي نظام تبريد مائي شامل الجرس والأقطاب واللوحة القاعدية. وهو مجهز بجهاز إنذار متكامل لتدفق المياه لمنع السخونة الزائدة، مما يضمن السلامة التشغيلية طويلة الأمد وعمر الجهاز.
- أدوات وتثبيت محسّن: يدمج النظام أدوات متخصصة مصممة لحمل الركيزة بشكل مستقر وموثوق. حامل العينات المبرد بالمياه ذو 6 أوضاع قابل للتعديل بشكل مستقل، مما يسمح بتكوينات عملية مخصصة لتتناسب مع أشكال القوالب المحددة.
التطبيقات
| التطبيق | الوصف | الفائدة الرئيسية |
|---|---|---|
| قوالب سحب الأسلاك | ترسيب أغشية الألماس النانوي على الثقوب الداخلية لقوالب كربيد الأسمنت (WC-Co) التي تتراوح من Φ3 إلى Φ70 مم. | يُطيل عمر الخدمة بمقدار 6-10 مرات مقارنة بالقوالب التقليدية. |
| أدوات التشغيل الآلي الدقيقة | طلاء أدوات القطع والطحن عالية التآكل المستخدمة للمعادن غير الحديدية والمواد الكاشطة. | يقلل معامل الاحتكاك إلى 0.1، مما يخفض توليد الحرارة بشكل كبير. |
| بحث وتطوير أشباه الموصلات | الإدارة الحرارية والطلاءات الواقية للركائز الإلكترونية عالية الطاقة ومشتتات الحرارة. | التوصيل الحراري العالي والخمول الكيميائي لطبقة الألماس. |
| مكونات مقاومة للتآكل | صلابة فائقة ومقاومة كيميائية لمحتوى ألماس ≥99%. | |
| بحث وتطوير علوم المواد | النمو التجريبي لأغشية الألماس النانوية البلورية للبحث في المواد فائقة الصلابة. | تحكم دقيق في حجم الحبيبات (80-20 نانومتر) وسمك الغشاء. |
| الطلاء البصري | تطبيق أغشية الألماس على نوافذ الأشعة تحت الحمراء أو العدسات الواقية في البيئات القاسية. | يجمع بين الشفافية البصرية والمتانة الفيزيائية القصوى. |
المواصفات الفنية
| مجموعة المعلمات الفنية | تفاصيل المواصفات (الموديل TU-CVD04) |
|---|---|
| غرفة التفريغ (الجرس) | قطر 500 مم، ارتفاع 550 مم؛ فولاذ مقاوم للصدأ SUS304؛ تبريد مائي بجاكيت؛ ارتفاع الرفع: 350 مم |
| عزل الغرفة | عزل بجلد داخلي من الفولاذ المقاوم للصدأ؛ نوافذ مراقبة بزاوية مائلة 45° و 50° (مبردة بالماء) |
| أداء نظام التفريغ | التفريغ النهائي: 2.0×10⁻¹ باسكال؛ معدل ارتفاع الضغط: 5Pa/h ≤ |
| تكوين مضخة التفريغ | مضخة تفريغ ميكانيكية D16C مع صمامات هوائية وصمامات تنفيس فيزيائية |
| التحكم في الضغط | صمام تحكم ضغط آلي مستورد من ألمانيا؛ نطاق العمل: 5kPa ~ 1kPa (±0.1kPa استقرار) |
| جهاز منصة العينات | حامل من الفولاذ المقاوم للصدأ مبرد بالماء بـ 6 أوضاع؛ دفع ثنائي المحور؛ نطاق الأعلى/الأسفل: ±25 مم |
| دقة التموضع | نسبة اهتزاز يسار/يمين < 3% (اهتزاز 0.03 مم لكل 1 مم حركة)؛ لا دوران أثناء الحركة العمودية |
| نظام إمداد الغاز | مقاييس تدفق كتلي ثنائية القناة (0-2000 سم مكعب قياسي/دقيقة و0-200 سم مكعب قياسي/دقيقة)؛ مدخل هواء علوي |
| نظام الأقطاب الكهربائية | جهاز أقطاب كهربائية ثنائية القناة؛ تكوين موازٍ لنافذة المراقبة الرئيسية |
| واجهة التحكم | شاشة لمس 14 بوصة مع متحكم PLC؛ وظائف تخزين واستدعاء البيانات |
| نظام التبريد | خطوط مياه متداولة متكاملة للجرس والأقطاب والقاعدة؛ يتضمن إنذار تدفق منخفض |
| ميزات السلامة | مقياس تفريغ مقاومي؛ مقياس ضغط غشائي (0-10 كيلو باسكال)؛ أقفال أمان آلية |
| أبعاد الجهاز | الطاولة الرئيسية: 1550 طول * 900 عرض * 1100 ارتفاع مم |
لماذا تختار هذا المنتج
- متانة لا تضاهى للأدوات: تم تصميم هذا النظام خصيصًا لإنتاج طلاءات الألماس النانوي التي تزيد من عمر خدمة قوالب السحب من 6 إلى 10 مرات، مما يوفر عائدًا هائلاً على الاستثمار لخطوط التصنيع الصناعية.
- جودة سطح فائقة: من خلال تحقيق معامل احتكاك سطح يبلغ 0.1 فقط ونعومة سطح من الدرجة B (0.05Ra≤ ميكرومتر)، تقلل الطلاءات المنتجة بواسطة هذا الجهاز بشكل كبير الحاجة إلى صقل مكثف بعد العملية.
- استقرار من الدرجة الصناعية: مع مكونات عالية الجودة مثل صمامات الضغط الألمانية الصنع وغرف التبريد المائي من SUS304، تم بناء النظام للتشغيل المستمر في بيئات الإنتاج المتطلبة.
- هندسة دقيقة: يوفر نظام الرفع ثنائي المحور وتقنية صمام الإغلاق الخطي مستوى من التحكم في العملية يتجاوز العروض القياسية في السوق، مما يضمن الاتساق في كل دفعة.
- حلول حرارية مخصصة: نقدم تخصيصًا عميقًا لكل من الأجهزة والبرامج، مما يسمح لمهندسينا ذوي الخبرة بتخصيص عملية HFCVD لتتناسب مع متطلبات الركيزة والطلاء المحددة لديك.
اتصل بفريق المبيعات الفنية لدينا اليوم لطلب عرض سعر أو لمناقشة حل HFCVD مخصص لتحديات الطلاء الصناعي الخاصة بك.
اطلب اقتباس
سيقوم فريقنا المحترف بالرد عليك في غضون يوم عمل واحد. لا تتردد في الاتصال بنا!
