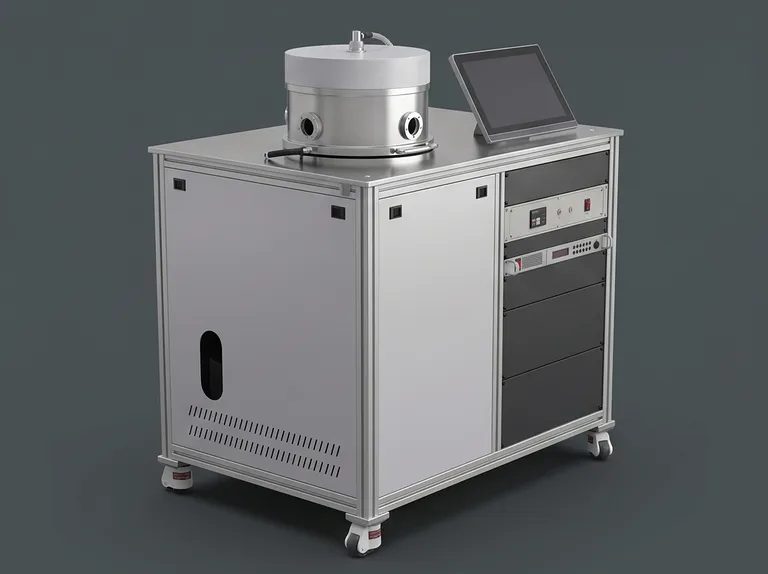

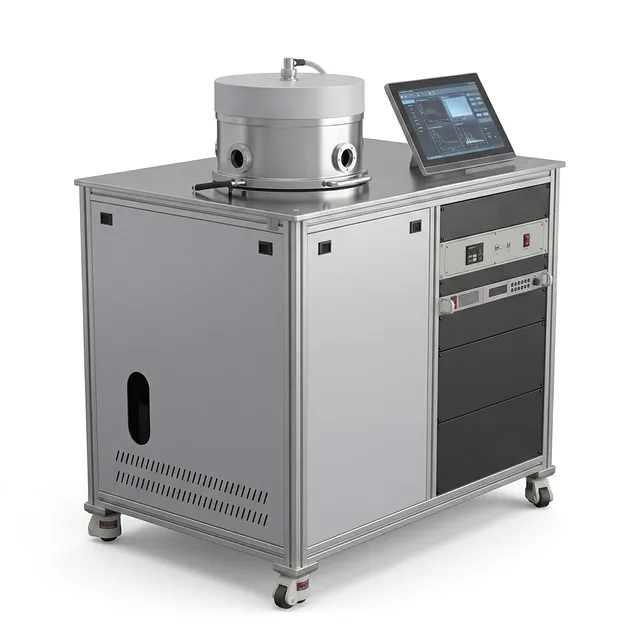

نظام ترسيب البلازما المعزز بالبخار الكيميائي الدوار المائل (PECVD) لترسيب الأغشية الرقيقة وتخليق المواد النانوية

نظرة عامة على المنتج

يمثل هذا النظام المتقدم للمعالجة الحرارية المعززة بالبلازما قمة تقنيات ترسيب الأغشية الرقيقة، حيث تم تصميمه هندسياً خصيصاً للباحثين والمصنعين الصناعيين الذين يحتاجون إلى طلاءات عالية النقاء. من خلال دمج آلية دوران مائلة مع قدرات ترسيب البلازما المعزز بالبخار الكيميائي (PECVD)، يسمح المعدات بإنشاء أغشية صلبة من مواد سابقة في طور الغاز عند درجات حرارة أقل بكثير من ترسيب البخار الكيميائي الحراري التقليدي. هذه القدرة ضرورية لمعالجة الركائز الحساسة للحرارة، بما في ذلك المواد منخفضة الانصهار والهياكل المركبة المعقدة، دون المساس بسلامة المادة الأساسية.

تم تصميم النظام ليكون بمثابة محطة عمل متعددة الاستخدامات لعلوم المواد، والإلكترونيات الدقيقة، وتقنية النانو. فهو يسهل نمو عوازل عالية الجودة، وأشباه الموصلات، والأغشية المعدنية من خلال بيئة يتم التحكم فيها بدقة حيث تقوم البلازما، وليس الحرارة وحدها، بتنشيط غازات المصدر. هذه الوحدة فعالة بشكل خاص للتطبيقات في إضاءة LED، وأشباه الموصلات للطاقة، وتصنيع أجهزة MEMS، مما يوفر منصة قوية لكل من العمليات القياسية وتطوير المواد التجريبية في بيئات المختبرات والإنتاج التجريبي المتطلبة.

تم بناء هذا المعدات لضمان الموثوقية التشغيلية على المدى الطويل، حيث يتميز بهيكل فراغ من الفولاذ المقاوم للصدأ عالي الدرجة 316 وأتمتة متقدمة. يضمن دمج مضخات فراغ عالية الأداء ووحدات التحكم في تدفق الكتلة الدقيقة نتائج متسقة وقابلة للتكرع خلال آلاف الدورات. سواء تم استخدامه لتخليق مواد ثنائية الأبعاد مثل الجرافين أو ترسيب الطلاءات البصرية الواقية، فإن النظام يوفر الدقة التقنية والمتانة الميكانيكية المطلوبة لأبحاث وتطوير صناعية صارمة.

الميزات الرئيسية

• دقة ترسيب درجة الحرارة المنخفضة: من خلال استخدام بلازما عالية الطاقة لتحفيز التفاعلات الكيميائية، يحقق هذا النظام تكويناً فائقاً للأغشية عند درجات حرارة تصل إلى 200 درجة مئوية إلى 450 درجة مئوية. هذا يحمي الركائز الدقيقة ويقلل من الميزانية الحرارية لعملية التصنيع بأكملها.
• آلية الدوران المائل: تضمن بنية حامل العينات الدوارة الفريدة، القابلة للتعديل من 0-20 دورة في الدقيقة، اتساقاً استثنائياً للطلاء عبر سطح الركيزة. هذا مفيد بشكل خاص للهندسات المعقدة ومنع استنفاد المواد السابقة محلياً أثناء الترسيب بمعدل عالٍ.
• هيكل فراغ عالي الأداء: تم بناء الغرفة من الفولاذ المقاوم للصدأ 316 ومدعومة بنظام ضخ ثنائي المرحلة، بما في ذلك مضخة جزيئية توربينية عالية السعة. يحقق هذا التكوين درجة فراغ قصوى تبلغ ≤5×10-5Pa، مما يضمن بيئة خالية من الملوثات لنمو المواد الحساسة.
• تحكم متقدم في طاقة البلازما: مجهز النظام بخيارات طاقة تيار مستمر (DC) وتردد لاسلكي (RF) (500 واط - 1000 واط)، ويقدم أوضاع اقتران مرنة، بما في ذلك الاقتران الحثي أو السعوي للصفائح. هذا يسمح للمستخدمين بتخصيص كثافة البلازما وطاقتها لتلبية متطلبات المواد السابقة المحددة.
• تحكم تدفق الكتلة بأربعة قنوات: نظام توصيل غاز متطور يتميز بأربع قنوات MFC مستقلة يتيح خلطاً دقيقاً لغازات المواد السابقة والغازات الناقية، مما يسمح بتخليق مركبات ثلاثية ورباعية معقدة بنسب تكافؤ دقيقة.
• إدارة حرارية PID دقيقة: باستخدام وحدة تحكم PID عالية الدقة من SHIMADEN، يحافظ النظام على استقرار درجة الحرارة في حدود ±0.5 درجة مئوية. هذا المستوى من التحكم حيوي للحفاظ على معدلات تفاعل متسقة ومورفولوجيا الغشاء طوال دورة الترسيب.
• تصميم غرفة قوي: تتميز غرفة الفراغ بقياس 500 مم × 550 مم بمنفذ مراقبة كامل الرؤية مع مصد واقي، مما يسمح للمشغلين بمراقبة تفريغ البلازما وعملية الترسيب بأمان في الوقت الفعلي دون المساس بالسلامة الحرارية أو تكامل الفراغ.
• قوة التصاق وجودة فائقة للأغشية: يؤدي الطبيعة النشطة لعملية ترسيب البلازما إلى تكوين أغشية ذات التصاق ممتاز بالركائز، وكثافة عالية، وثقوب دقيقة قليلة، مما يقلل بشكل كبير من خطر التشقق أو تقشر المنتج النهائي.

التطبيقات

المواصفات الفنية

لماذا تختار هذا المنتج

• هندسة متقدمة للميزانية الحرارية المنخفضة: تم تحسين نظامنا خصيصاً لإنتاج أغشية صناعية في درجات حرارة تحافظ على خصائص الركائز الحساسة، مما يوفر ميزة حاسمة للإلكترونيات من الجيل القادم.
• موثوقية صناعية: مبني بفولاذ مقاوم للصدأ 316 متوافق مع الفراغ العالي ومكونات متميزة مثل وحدات التحكم من SHIMADEN، تم تصميم الوحدة للتشغيل المستمر في بيئات البحث والتطوير والإنتاج الصارمة.
• تعددية عمليات لا مثيل لها: مع خلط الغاز بأربعة قنوات وخيارات بلازما هجينة RF/DC، يمكن للمستخدمين التبديل بين ترسيب العوازل وأشباه الموصلات والطلاءات الصلبة الحد الأدنى من إعادة التكوين.
• نتائج مدفوعة بالدقة: يضمن دمج حركة الركيزة الدوارة والتحكم الدقيق في تدفق الكتلة الحفاظ على اتساق الغشاء وسمكه ضمن أدنى التسامحات المطلوبة من قبل علوم المواد الحديثة.
• دعم قابل للتوسع والتخصيص: بما يتجاوز المواصفات القياسية، يقدم فريق الهندسة لدينا خدمات تخصيص شاملة للأجهزة والبرامج، لضمان تكامل المعدات بشكل مثالي مع تدفق العملية المحددة الخاصة بك.

للحصول على استشارة مفصلة أو لتلقي عرض أسعار رسمي مصمم خصيصاً لمتطلبات الأغشية الرقيقة الخاصة بك، يرجى الاتصال بفريق المبيعات الفني لدينا اليوم.
