هندسة الحرارة: لماذا يُعدّ غلاف الفرن الدوّار درسًا متقنًا في التنازل البنيوي

في عالم علم المواد، نركز غالبًا على الكيمياء داخل الفرن. نتحدث عن التحولات الطورية والروابط الجزيئية.

لكن الوعاء نفسه — غلاف الفرن — هو بطل صامت. إنه أسطوانة ضخمة ذات جدران سميكة يجب أن تؤدي معجزة فيزيائية: دعم أكثر من 1,000 طن من الوزن أثناء الدوران والميل والتمدد تحت وطأة شمسه الداخلية الخاصة.

إنه ليس مجرد حاوية. بل أنبوب إنشائي مصمم بدقة تلتقي فيه قوانين الديناميكا الحرارية مع حدود علم المعادن.

هندسة البقاء

يكون غلاف الفرن الدوّار عادةً أسطوانة ملفوفة وملحومة من الفولاذ منخفض الكربون، بسماكة تتراوح بين 15 و30 مم. بالنسبة لغير المختص، يبدو ذلك قوةً خشنة. أما بالنسبة للمهندس، فهو توازن دقيق في المطيلية.

نستخدم الفولاذ منخفض الكربون ليس لأنه أقسى مادة، بل لأنه متسامح. فهو يمتلك "التعاطف البنيوي" المطلوب لتحمل إجهاد الدوران المستمر دون أن يصبح هشًا ويتشقق تحت الضغط.

ديناميات الغلاف

• سماكة الجدار (15–30 مم): هذه هي النقطة المثالية. إذا كانت رقيقة جدًا، يفقد الغلاف شكله (الاستدارة البيضية) تحت وزن البطانة الحرارية. وإذا كانت سميكة جدًا، يصبح الغلاف صلبًا أكثر من اللازم بحيث لا يتحمل الإجهادات الداخلية الناجمة عن التسخين.
• الميل الوظيفي: يستقر الغلاف بزاوية ميل تتراوح بين 1 و4 درجات. هذا هو "تدرج التقدم". فهو يستخدم الجاذبية لتحريك المادة إلى الأمام، لكنه يخلق أيضًا قوة دفع محورية مستمرة تحاول إزاحة التجميع بأكمله الذي يزن ألف طن عن بكراته.
• اللحام الدقيق: كل وصلة هي نقطة فشل محتملة. تضمن اللحامات عالية الجودة أن يتصرف الغلاف كعمود فقري واحد متماسك.

تنفس الآلة

في التمويل، نتحدث عن هامش الأمان. وفي هندسة الأفران، نتحدث عن سماح التمدد.

عندما يسخن الفرن إلى 1,400°C، يتمدد. سيتوسع الغلاف الفولاذي بمقدار 0.1% إلى 0.5% من طوله الإجمالي. إذا لم تسمح تروس القيادة والدعامات بهذا "التنفس"، فإن الآلة ستتمزق حرفيًا من الداخل.

الحاجز الحراري

يحمي الغلافَ تبطينٌ حراري — من 80 إلى 300 مم من الطوب المقاوم للحرارة أو مادة مسبوكة. وهذه البطانة هي الشيء الوحيد الذي يقف بين الفولاذ منخفض الكربون والانهيار البنيوي الكامل.

الهدف هو الحفاظ على سطح الفولاذ الخارجي دون 350°C. بمجرد تجاوز هذا الحد، يفقد الفولاذ مقاومته الخضوعية. ويبدأ بالترهل. في الصناعة، نسمي هذه "البقع الساخنة"، لكنها في جوهرها حمى آلة تحتضر.

سيكولوجية المفاضلة

كل قرار في تصميم الأفران هو مفاضلة. لا يوجد حل مثالي، بل سلسلة من التنازلات المحسوبة.

إذا زدتَ سماكة البطانة الحرارية لتوفير الطاقة، فإنك تزيد الوزن. وهذا الوزن يضع مزيدًا من الإجهاد على بكرات الدعم والمحرك. وإذا جعلتَ الغلاف أكثر سماكة لتحمل الوزن، فإنك تفقد المرونة اللازمة للبقاء على قيد الحياة خلال الدورات الحرارية.

الهندسة هي فن اختيار المشكلة التي تفضّلها.

الدقة في كل دورة

في THERMUNITS، ندرك أنه في البحث والتطوير والمعالجة الصناعية، لا مجال لـ"عدم القابلية للتنبؤ" البنيوي. سواء كان الأمر يتعلق بفرن دوّار كهربائي أو فرن صهر بالحث الفراغي (VIM)، يجب أن يكون العمود الفقري البنيوي بلا عيوب.

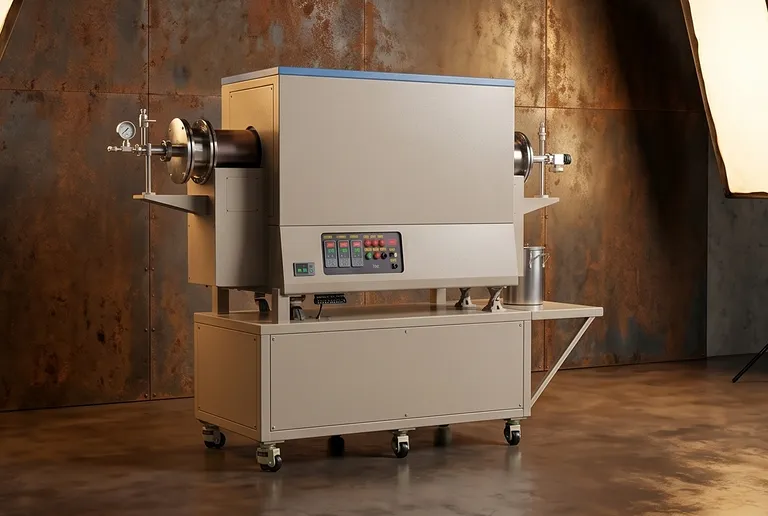

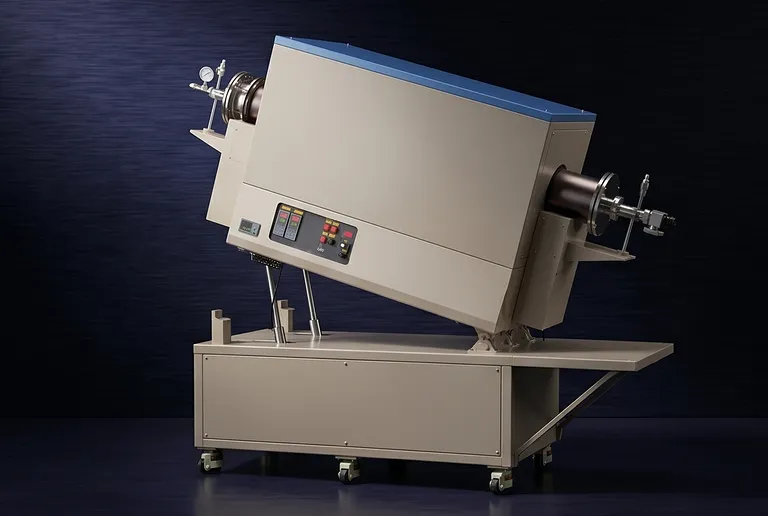

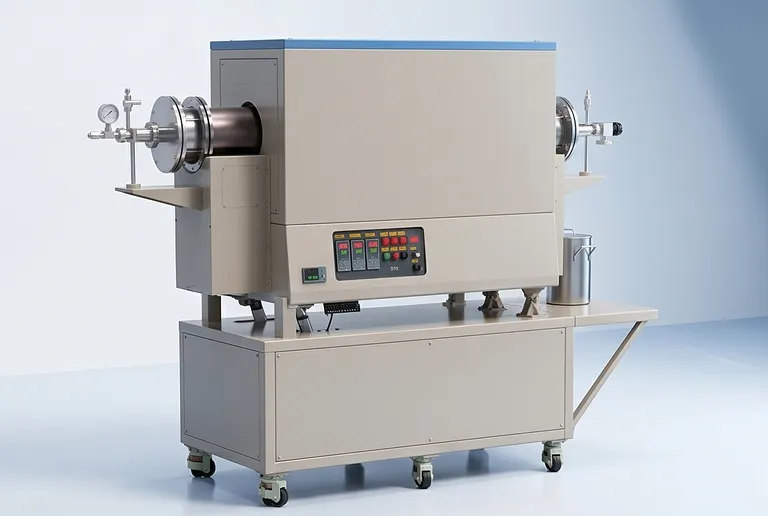

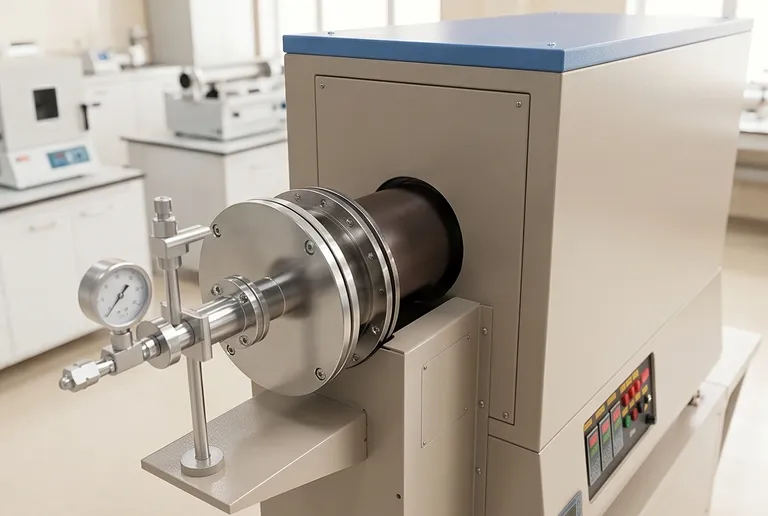

نحن متخصصون في معدات المختبرات عالية الحرارة التي تحترم هذه الحدود الفيزيائية. أنظمتنا — من وحدات CVD/PECVD إلى الأفران الدوّارة وأفران المافل — مصممة بسلامة بنيوية تضمن ألا تتعرض أبحاثك المادية لأي تنازل بسبب الغلاف الذي يحتويها.

إذا كانت عمليتك تتطلب أساسًا قادرًا على تحمل توتر الحرارة الشديدة والأحمال الهائلة، فإن مهندسينا مستعدون لبنائه.
